Thiết bị phòng nổIP66
Đèn tuýp phòng nổ BAY51-D
BAY51-D Series Explosion Proof Fluorescent Light Fittings T8 T5 Fluorescent Fixture
Tài liệu kỹ thuật
- Chứng nhận IECEx BAY51-D (PDF, bản 1)W1-08.BAY51-D_IECExCQM16.0023XIssueNo.2.pdf
- Datasheet BAY51-D (PDF, bản 1)BAY51-D-Series-Explosion-proof-Light-Fittings-Ex-db-IIBH2-Ex-db-IIB.pdf
- Chứng nhận IECEx BAY51-D (PDF, bản 2)W1-08.BAY51-D_IECEx-CQM-16.0023X-Issue-No.2.pdf

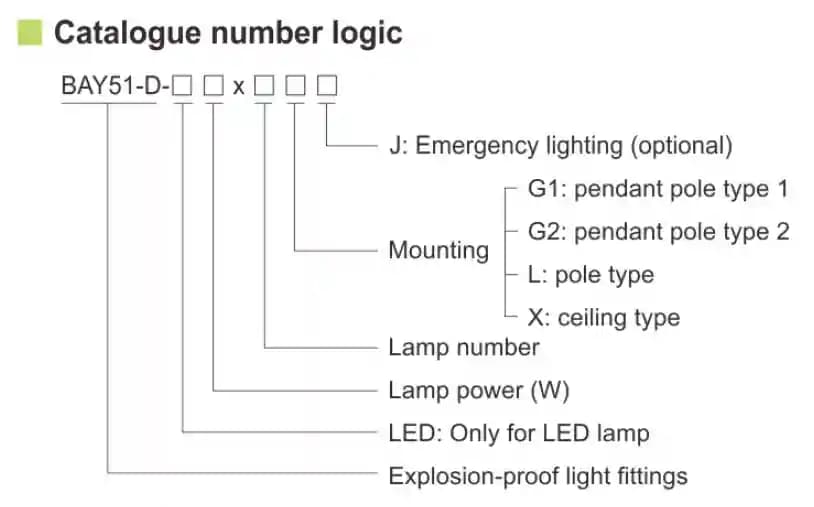

- Bảng chọn mã BAY51-D (PDF)BAY51-D-Selection-Table.pdf
- Dữ liệu quang học BAY51-D (PDF)BAY51-D-Photometric-Data.pdf
- Hướng dẫn lắp đặt BAY51-D (PDF)BAY51-D-Mounting-Type.pdf
- Datasheet BAY51-D (PDF, bản 2)4.BAY51-D-Series-Explosion-proof-Light-Fittings.pdf
Thông số kỹ thuật
| Mã sản phẩm | BAY51-D |
|---|---|
| Mã Ex theo IECEx | Ex db IIB T6 Gb; Ex db IIB+H2 T6 Gb; Ex tb IIIC T80°C Db IP66 |
| Mã Ex theo ATEX | II 2 G Ex db IIB T6 Gb; II 2 G Ex db IIB+H2 T6 Gb; II 2 D Ex tb IIIC T80°C Db |
| Vùng nguy hiểm áp dụng | Zone 1 and Zone 2; Zone 21 and Zone 22; Class I, Zone 1 and Zone 2; Class I, Division 1, Groups B, C, D |
| Tiêu chuẩn | CENELEC, IEC, NEC |
| Cấp bảo vệ vỏ | IP66 |
| Nhiệt độ môi trường | Ex db IIB+H2 T6 Gb for Tamb: -20℃~+55℃; Ex db IIB T6 Gb for Tamb: -60°C~+55°C; Ex tb IIIC T80°C Db IP66 Tamb: -60℃~+55℃; II 2 G Ex db IIB+H2 T6 Gb for Tamb: -20℃~+55℃; II 2 G Ex db IIB T6 Gb for Tamb: -60℃~+55℃; II 2 D Ex tb IIIC T80℃ Db for Tamb: -60℃~+55℃ |
| Vật liệu | Glass tube: Toughened glass, stands 4J impact; Wire guard (optional): Powder coated carbon steel (white) or stainless steel; External reflector (optional): Powder coated pure aluminium |
| Vỏ thiết bị | Copper-free Aluminium Alloy, powder coated surface, yellow (RAL1021) |
| Bu lông, ốc vít | Stainless steel |
| Loại bóng | T8 fluorescent lamp (supplied with the light fittings) |
| Công suất bóng | 18Wx2, 36Wx2, 58Wx2 |
| Điện áp danh định | 100-305V AC 50/60Hz |
| Tiết diện đấu dây | 3 x 1.5~4mm² (L+N+PE) |
| Lỗ vào cáp | 2 x M25 x 1.5 plugs (M20 x 1.5 plugs is optional) |
| Mã HS | 940549 |
| Xuất xứ | China |
Thông số kỹ thuật tham khảo theo tài liệu nhà sản xuất (Warom, MAM). Vui lòng đối chiếu datasheet gốc trước khi đặt hàng.
