Thiết bị phòng nổIP66

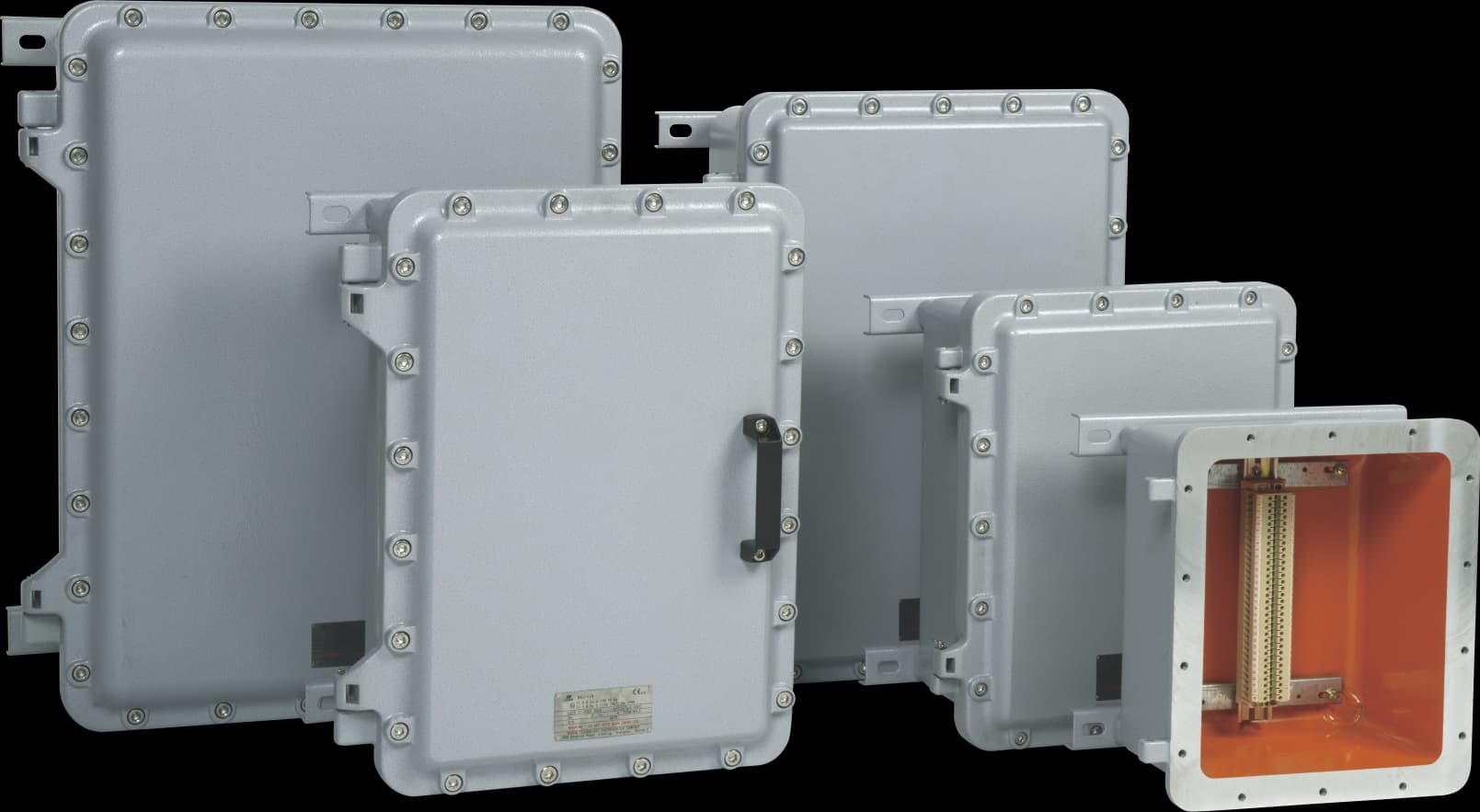

Hộp đấu dây BXJ-IIB
BXJ-IIB Series Explosion-proof Terminal Boxes
Tài liệu kỹ thuật
- Datasheet BXJ-IIB (PDF, bản 1)BXJ-Series-Explosion-proof-Terminal-Boxes.pdf
- Datasheet BXJ-IIB (PDF, bản 2)BXJ-IIB-Series-Explosion-proof-Terminal-Boxes.pdf
- Chứng nhận ATEX BXJ-IIB (PDF)W7-04.BXJ-IIB_TUV-CY-17-ATEX-0205970X.pdf

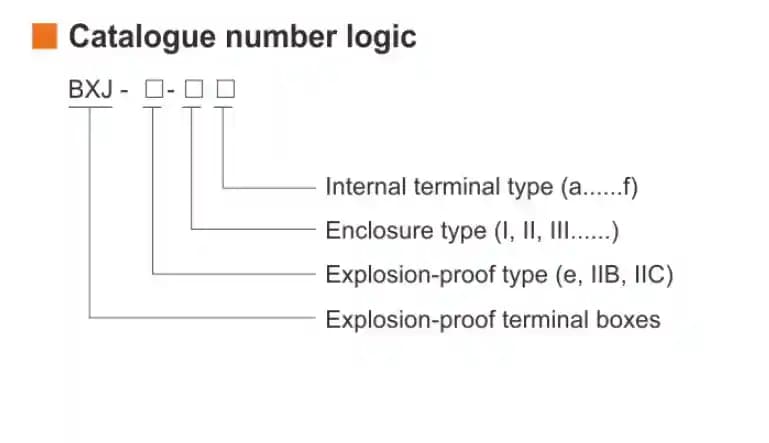

- Bảng chọn mã BXJ-IIB (PDF)BXJ-IIB-selection-table.pdf
Thông số kỹ thuật
| Mã sản phẩm | BXJ-IIB |
|---|---|
| Mã Ex theo IECEx | Ex db IIB+H2 T6 or T5 Gb; Ex tb IIIC T80°C or T95°C Db IP66 |
| Mã Ex theo ATEX | II 2 G Ex db IIB+H2 T6 or T5 Gb; II 2 D Ex tb IIIC T80°C or T95°C Db IP66 |
| Vùng nguy hiểm áp dụng | Zone 1 and Zone 2; Zone 21 and Zone 22;; Class I, Zone 1 and Zone 2;; Class I, Division 1, Groups A, B, C, D;; Class I, Division 2, Groups A, B, C, D |
| Tiêu chuẩn | CENELEC, IEC, NEC |
| Cấp bảo vệ vỏ | IP66 |
| Nhiệt độ môi trường | T5/T95°C for Tamb: -60°C <Ta≤+55°C; T6/T80°C for Tamb: -60°C <Ta≤+40°C |
| Vỏ thiết bị | Copper-free Aluminium Alloy, powder coated surface. |
| Bu lông, ốc vít | Stainless steel. |
| Màu sắc | Window grey (RAL7040). |
| Điện áp danh định | Max. 800V AC. |
| Dòng điện danh định | 24A (2.5mm²), 32A (4mm²), 41A (6mm²), 57A (10mm²), 76A (16mm²), 125A (35mm²), 192A (70mm²), 400A (240mm²). |
| Tiếp địa | I, II, IIb: M6/M6; III, IIIb, IV, IVb, V, Vb, VI, VIb: M6/M8; VII, VIIb: M8/M8 |
| Ghi chú | Rated current > 400A on reques |
| Mã HS | 853650. |
| Xuất xứ | China. |
Thông số kỹ thuật tham khảo theo tài liệu nhà sản xuất (Warom, MAM). Vui lòng đối chiếu datasheet gốc trước khi đặt hàng.
