Thiết bị phòng nổIP66

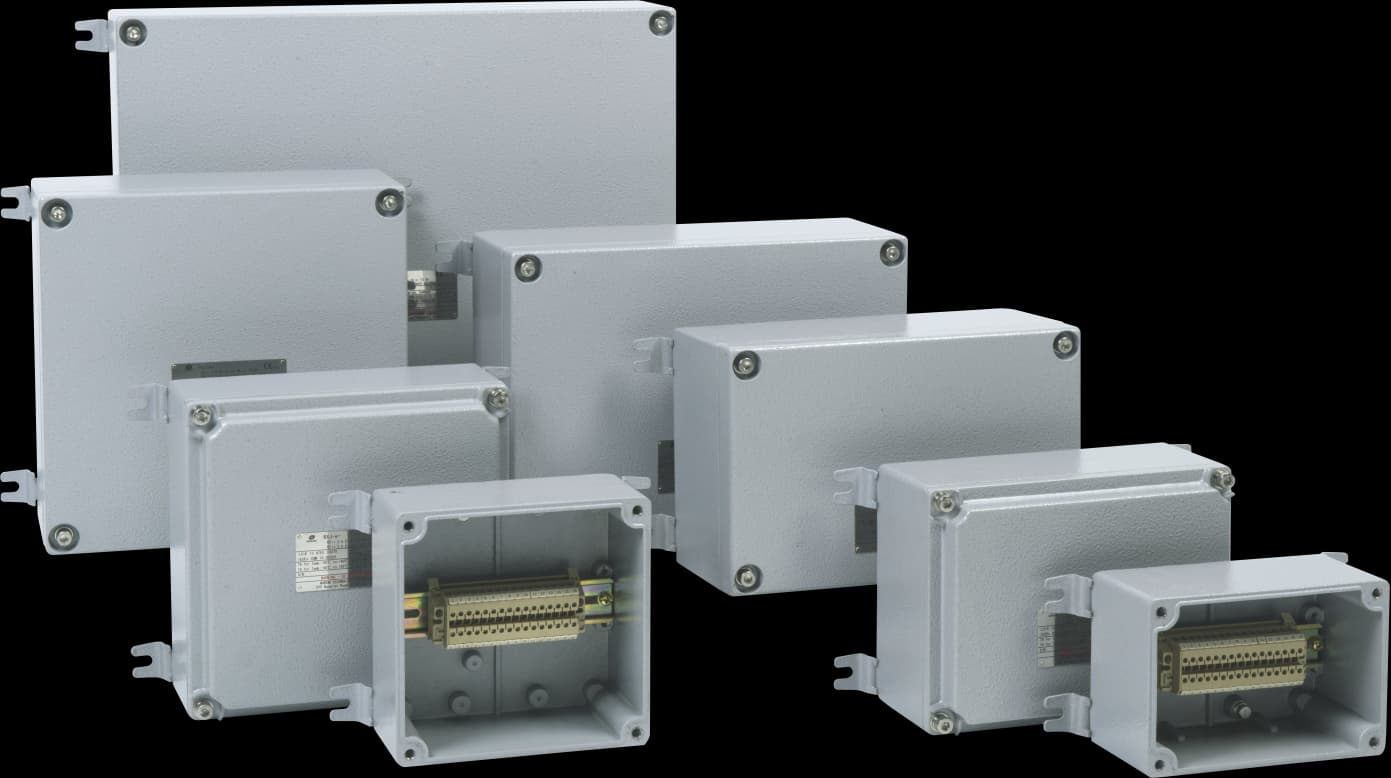

Hộp đấu dây BXJ-e
BXJ-e Series Explosion-proof Terminal Boxes
Tài liệu kỹ thuật
- Chứng nhận ATEX BXJ-e (PDF)W7-06.BXJ-e_LCIE-13-ATEX-3027X-Issue-01.pdf
- Bản vẽ kích thước BXJ-e (PDF)BXJ-e-dimension-drawings.pdf
- Datasheet BXJ-e (PDF)BXJ-e-Series-Terminal-Boxes.pdf
Thông số kỹ thuật
| Mã sản phẩm | BXJ-e |
|---|---|
| Mã Ex theo IECEx | Ex e IIC T6 or T5 Gb; Ex ib IIC T6 Gb; Ex tb IIIC T80°C Db IP66 |
| Mã Ex theo ATEX | II 2 G Ex e IIC T6 or T5 Gb; II 2 G Ex ib IIC T6 Gb; II 2 D Ex tb IIIC T80°C Db IP66 |
| Vùng nguy hiểm áp dụng | Zone 1 and Zone 2; Zone 21 and Zone 22;; Class I, Zone 1 and Zone 2;; Class I, Division 1, Groups A, B, C, D;; Class I, Division 2, Groups A, B, C, D |
| Tiêu chuẩn | CENELEC, IEC, NEC. |
| Cấp bảo vệ vỏ | IP66 |
| Nhiệt độ môi trường | Ex e: T6 for Tamb: -50°C to +40°C; T5 for Tamb: -50°C to +55°C; Ex ib: T6 for Tamb: -50°C to +55°C |
| Vỏ thiết bị | Copper-free Aluminium Alloy, powder coated surface. |
| Bu lông, ốc vít | Stainless steel. |
| Màu sắc | Window grey (RAL7040). |
| Điện áp danh định | Max. 690V AC. |
| Dòng điện danh định | Ex e: 24A (2.5mm²), 32A (4mm²), 41A (6mm²), 57A (10mm²), 76A (16mm²), 100A (35mm²).; Ex ib: 5A (2.5mm², 4mm², 6mm²). |
| Ghi chú | Ex e Rated current >125A is on request |
| Mã HS | 853650. |
| Xuất xứ | China. |
Thông số kỹ thuật tham khảo theo tài liệu nhà sản xuất (Warom, MAM). Vui lòng đối chiếu datasheet gốc trước khi đặt hàng.
