Thiết bị phòng nổIP66

Đèn tuýp phòng nổ BnY81-LED

BnY81-LED Series Explosion-proof Light Fittings

Tài liệu kỹ thuật

Datasheet BnY81-LED (PDF, bản 1)BnY81-LED-Series-Explosion-proof-Light-Fittings-Ex-ec-mb-IIC-Ex-db-ec-mb-IIC.pdf
Chứng nhận IECEx BnY81-LED (PDF)W1-14.BnY81-LED_IECEx-CNE-24.0009X-Issue-No.0.pdf

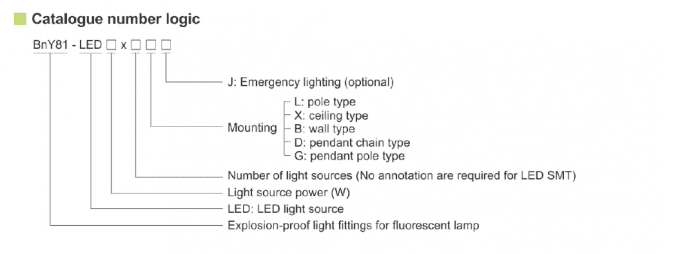

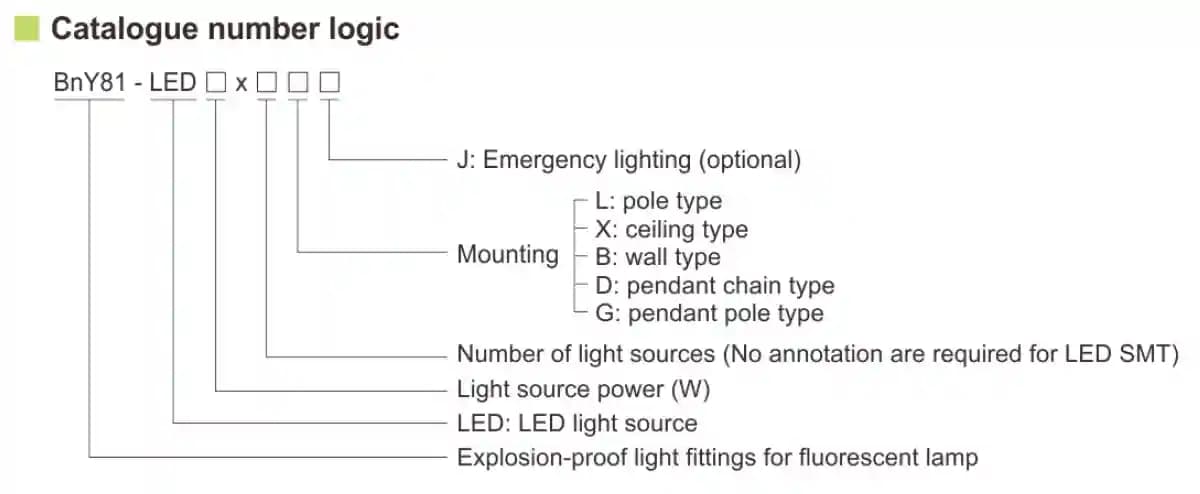

Bảng chọn mã BnY81-LED (PDF)BnY81-LED-Selection-table.pdf
Dữ liệu quang học BnY81-LED (PDF)BnY81-LED-Photometric-Data.pdf
Hướng dẫn lắp đặt BnY81-LED (PDF)BnY81-LED-Mounting-Type.pdf
Datasheet BnY81-LED (PDF, bản 2)8.BnY81-LED-Series-Explosion-proof-Light-Fittings-ec-type.pdf

Thông số kỹ thuật Đèn tuýp phòng nổ BnY81-LED (mã BnY81-LED) — theo tài liệu Warom
Mã sản phẩm	BnY81-LED
Mã Ex theo IECEx	Ex ec mb IIC T5/T4 Gc; Ex db ec mb IIC T5/T4 Gc; Ex tb IIIC T80℃ Db
Mã Ex theo ATEX	II 3 G Ex ec mb IIC T5/T4 Gc; II 3 G Ex db ec mb IIC T5/T4 Gc; II 3 D Ex tb IIIC T80℃ Db
Vùng nguy hiểm áp dụng	Zone 2 Zone 21 and Zone 22 Class I, Zone 2 Class I, Division 2, Groups A, B, C, D
Tiêu chuẩn	CENELEC, IEC, NEC
Cấp bảo vệ vỏ	IP66
Nhiệt độ môi trường	-40℃~+60℃(+58℃)(+40℃)
Vỏ thiết bị	GRP, stands 7J impact, corrosion-proof; Diffuser: Polycarbonate, high light transmission, stands 7J impact
Bu lông, ốc vít	Stainless steel
Loại bóng	LED lamp tube, SMD LED
Công suất bóng	LED lamp tube: 9W x 2, 14W x 2, 28W x 2; SMD LED : 20W, 40W, 60W
Quang thông	2948~8690lm
Điện áp danh định	100~277V AC 50/60Hz; 130~250V DC
Tiết diện đấu dây	3 x 1.5~4mm2 (L+N+PE)
Lỗ vào cáp	Pole type: 1×Φ26: 1×M25×1.5 cable glands (DQM-I/I Ex eb, plastic).
Đường kính cáp phù hợp	Φ9~Φ16(mm)
Kiểu lắp đặt	L: ploe type; X: ceiling type, B: wall type, G: pendant pole type, D: pendant chain type.
Khối lượng	3.3kg~8.2kg
Mã HS	940542
Xuất xứ	China

Thông số kỹ thuật tham khảo theo tài liệu nhà sản xuất (Warom, MAM). Vui lòng đối chiếu datasheet gốc trước khi đặt hàng.
